過電壓保護器測試儀廣泛地用于各種電氣設備工頻放電電壓的測試，尤其是對帶間隙的氧化鋅過壓保護器（又稱避雷器或TBP）的工頻放電電壓測試具有獨特的功效。

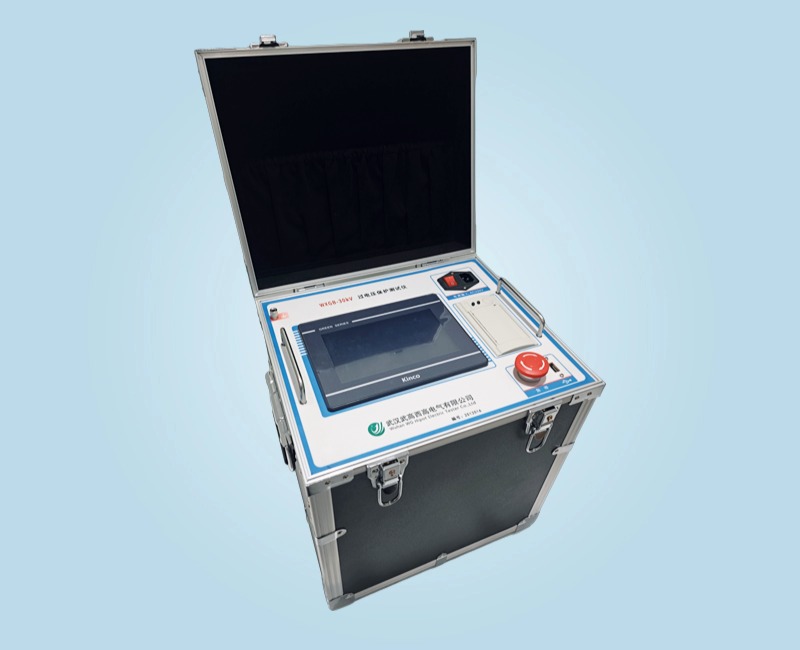

WXGB-30KV 過電壓保護測試儀采用一種新型的特殊電路，對試驗電壓波形進行監測，同時采集電流回路的放電脈沖信號，自動判斷間隙放電，鎖存放電瞬間的電壓，并迅速切斷試驗電源，保護試品和試驗設備免遭過流損壞。該測試儀集工頻高壓電源、測量、控制系統為一體，濃縮在一個控制箱內，體積小，重量輕，防震耐摔，操作簡單，攜帶方便。

一、技術指標

1.輸出電壓0-30KV（有效值）；  輸出電流0-25mA

2.檢測放電方式：波形檢測和電流檢測

3.準確度： 電壓: ±（讀數×2%+0.1）     電流： ±（讀數×2%+0.1）

4.高壓切斷時間：小于0.2秒

5.電壓分辨率：0.1KV       電流分辨率：0.1mA

6. 輸入電源：180V～270VAC，50Hz/60Hz±1%，市電或發電機供電

7. 打印機：熱敏微型打印機

8.環境溫度：-10℃～50℃           相對濕度：<90%

二、性能特點

1.儀器采用波形檢測和付立葉變換方式時刻監測放電電流，當監測到放電電流時，立即記錄此刻高壓并在0.2s內切斷高壓電源。測試結果精度高，便于實現自動化測量。

2.全觸摸液晶顯示屏，超大全圖形操作界面,每個過程都非常清晰明了。操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測試。

3.儀器操作簡便，數據的測量在微處理器控制下自動完成。無需人工干預。

4.一體化機型，內附高壓電源，便于現場測試，減少現場接線。

5.高壓保護：試品短路、擊穿或高壓電流波動，能以斷路方式高速切斷輸出。
