一、產品簡介

WXJK-Z 架空線路故障測試儀是我公司精心研發的新型線路接地故障巡查裝置，適用于不長于 25 公里的架空高壓線路巡查單相接地故障，對接地故障點進行精確探尋定位（巡查作業時線路需停止運行）。儀器適用于裸導線或帶絕緣外皮的導線，能準確找到架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障。

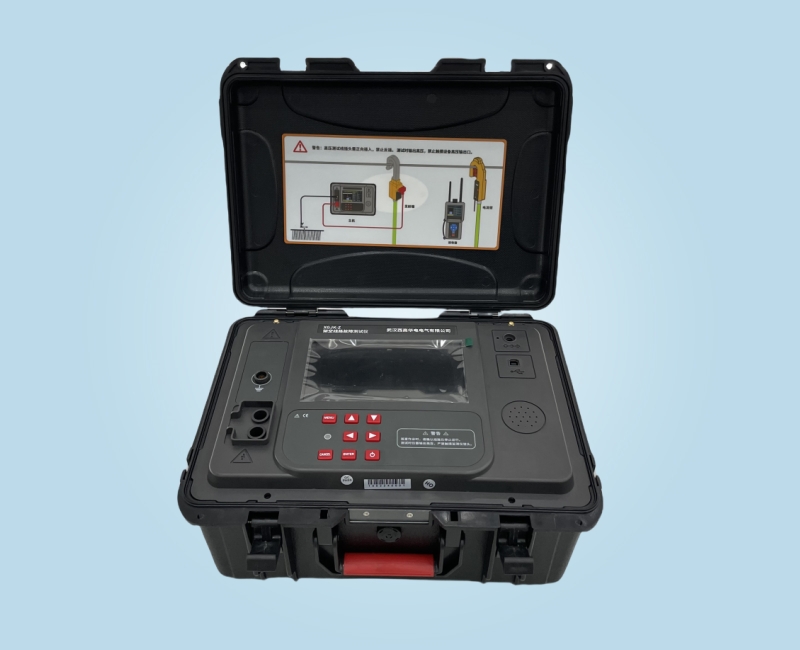

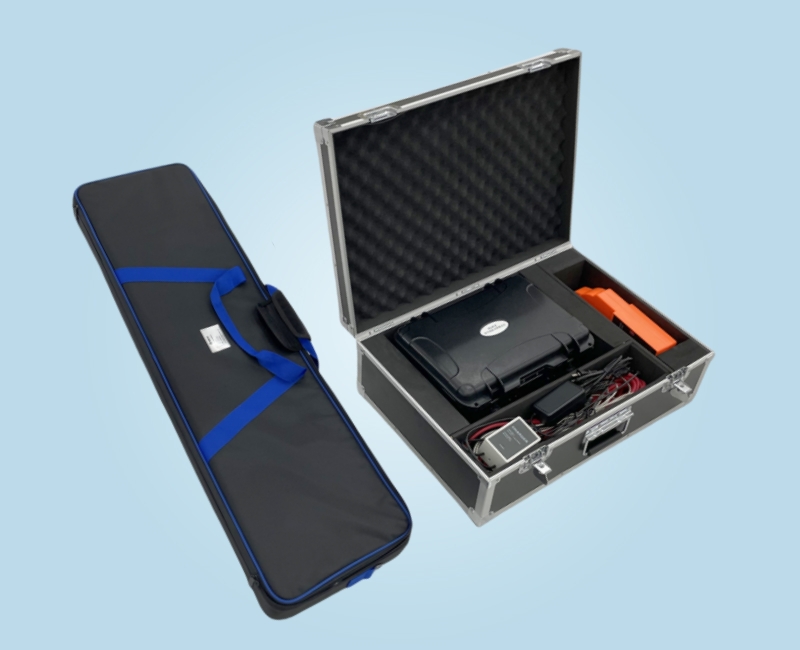

WXJK-Z 架空線路故障測試儀由主機、電流檢測鉗、高壓發射端、接收機、測試線、接地針、絕緣桿及附件組成。主機與接收器之間為 4G/LORA 雙模通信，控制高壓信號輸出，同時將測試結果發出到主機。電流鉗與接收器之間為 LORA通信，將電流鉗檢測到的信號發送到接收器。主機采用 7 寸彩屏，故障指向清晰明了，測試結果一目了然，接收機具有語音播報功能，測試結果、線路故障方向，使得現場操作更加輕松。電流檢測鉗及高壓發射端結構緊湊，體積小，重量輕，掛裝方便，一次掛裝即可完成線路故障查找，操作簡易快速，極大減輕了測試的工作強度，提高工作效率。

WXJK-Z 架空線路故障測試儀可進行多條線路的接地故障定位。在架空線路停運后，由高壓發射端向線路施加低頻高壓信號，電流檢測鉗檢測電纜線的信號，通過主機分析脈沖電流及阻抗，判斷有無接地故障，在接收機液晶屏顯示及語音播報檢測結果。

二、功能特點

1、能準確判斷出接地故障的方向及測量接地故障電阻值，無需斷開 PT，測試便捷快速。

2、可應用于帶絕緣外皮的電纜線（高壓發射端掛在驗電環上）。

3、適用于檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性多種故障。

4、輸出電壓有 8000V 及 3000V 兩檔選擇，輸出電流≤100mA。

5、短路檢測能力強，可檢測接地電阻為 0Ω的直接短路故障。

6、無需另配外置電源，充滿電后可持續工作 10 小時，可檢測整條線路。

7、語音播報功能，播報檢測結果。

8.、主機與接收器間采用 4G、LoRa 雙模通信。

三、技術規格
