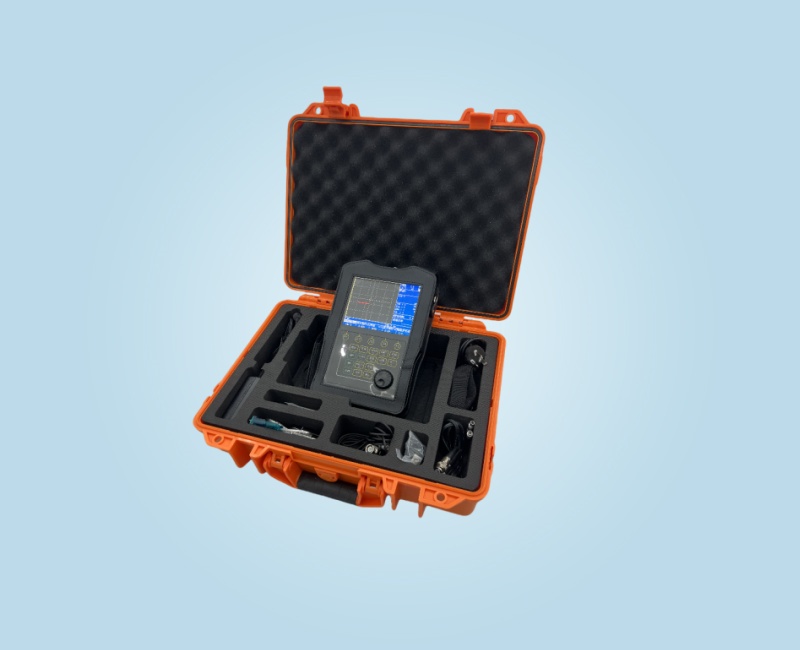

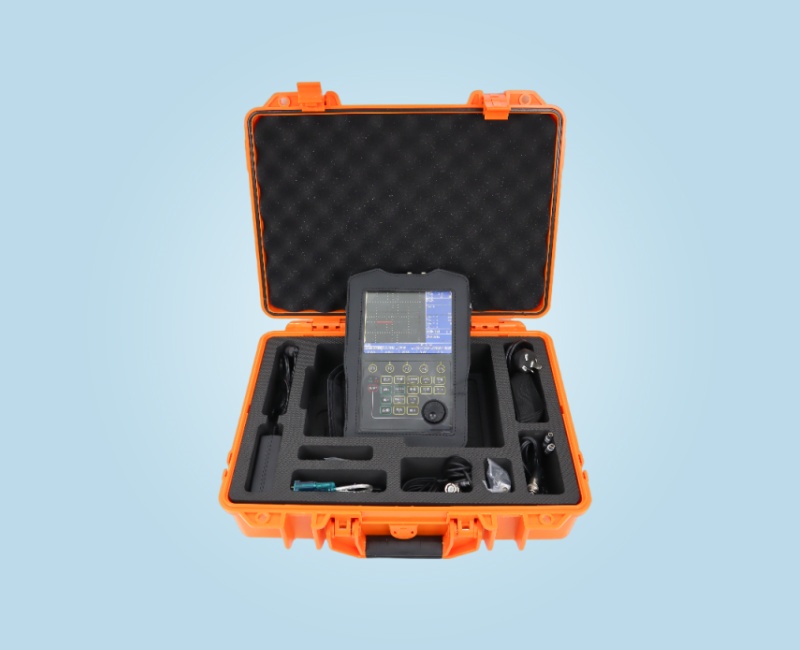

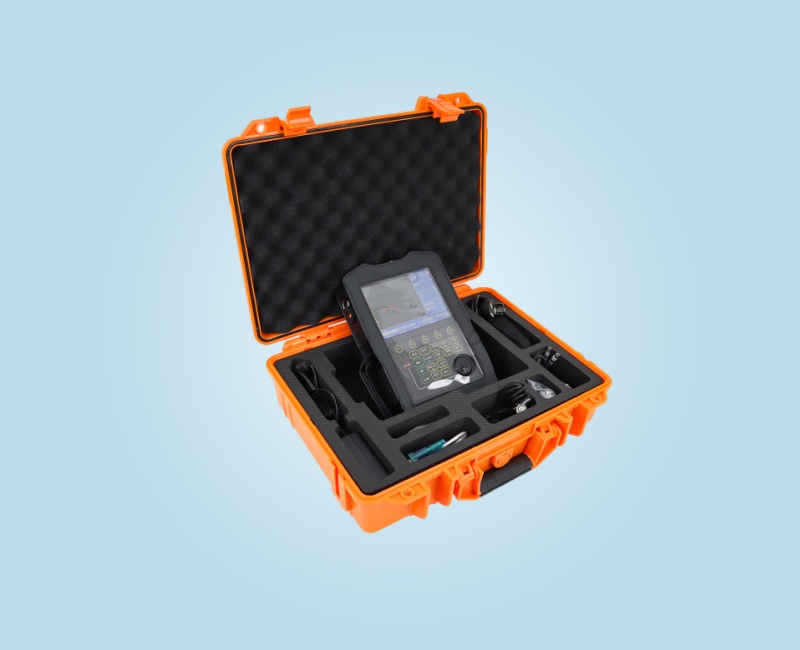

一、產品概述

WXUD-PBI絕緣子及套管超聲波探傷儀用于檢測絕緣子內的裂紋等缺陷，具有“更簡易的菜單、更豐富的探傷功能、更人性化的人機對話模式，速度運行更快”的顯著特點。便攜性、耐用性、可靠性、運行穩定性更堪稱國內國際一流。

我公司會為您提供持續的軟件更新，讓超聲波探傷儀功能更強大，更能滿足您的需求，實現您“標準化”及“個性化”的探傷設想。

二、 功能特點

1、文件命名方式：通道及存儲的波形文件均可用鍵盤上的英文、數字、特殊符號編輯名稱

2、512個探傷通道：通道可存儲、調用、通訊、瀏覽，配合快速更換探頭，調出通道即可開展探傷工作，免去繁瑣的探傷儀調節過程；

3、可存儲500套探傷報告：可存儲、預覽、通訊、打印；可編輯探傷報告的文件名稱；英文輸入。

4、高分辨率：（320×240），26萬色TFT彩色液晶顯示屏，可在強光下清晰的顯示圖像。

5、兩個BNC Q9探頭插座。

6、RS232-USB接口：用于連接探傷儀與計算機。

7、兩種供電方式：A. 大容量5200mAh鋰電池，無記憶效應、連續工作7-10小時，使用壽命長；   B. 220V交流電(配電源適配器)供電 。可邊充電的同時進行探傷工作

8、報警方式：硬件驅動實時報警信號，可選：進波報警、失波報警。

9、報警信號：聲光（聲：蜂鳴器、光：發光二極管）報警。

10、0.2MHz到20MHz可選頻率范圍與探頭匹配以達到最佳性能。

11、超過1000Hz脈沖重復頻率，消除了虛像回波。

12、增益步長功能帶有7個可選步距，1個鎖定步距。

13、兩個獨立的閘門，覆蓋整個檢測范圍；可獨立測量，也可關聯測量。

14、凍結：可完全凍結A掃描。

15、探頭校準：自動校準材料聲速、探頭零點、探頭角度 DAC曲線：最多可記錄16個點；3條偏置曲線，可對由于材料耦合差異或聲束傳播距離引起的衰 減進行補償和校正；根據增益、探測范圍等參數的改變而自動調節DAC曲線位置，可鎖定靈敏度的同時保持DAC曲線位置不變；可建立、刪除，并可隨參數進行存儲、調用。

16、DAC/TCG曲線標定點可靈活標定。

17、DAC標定點可選擇由探傷儀自動捕捉，降低了斜探頭標定時鎖定最高回波的難度。

18、高速屏幕刷新頻率（高于100Hz）使缺陷回波實時展現，無遺漏。

19、鍵盤：薄膜面板；防水、防塵、防油污、耐酸堿、密封性強；

20、微微凸起的按鍵，提供良好的觸感；

21、鍵盤按操作步驟布局，增強了操作的程序性和易用性

22、重量輕：包括電池在內僅重1.0kg

23、可自由更換鋰電池

三、主要技術指標

1.探測范圍：0～10000mm（鋼縱波），連續可調，最小步進值 0.1mm。

2.垂直線性誤差：≤3%

3.水平線性誤差：≤0.1%

4.靈敏度余量：＞62dB (200Φ2平底孔)

5.動態范圍：≥34dB

6.分辨力：＞32dB

7.電噪聲電平：＜10%

8.頻帶：0.2 MHz～20MHz。

9.采樣頻率：基于硬件的實時采樣頻率，160MHz。

10.增益：0.0 dB ～ 110.0dB。

11.步進值：0.1、0.5、1.0、2.0、6.0dB、12.0dB、24.0dB，0.0dB檔可鎖定增益調節功能。

12.脈沖重復頻率：20Hz ～ 1000Hz，自動調節。

13.材料聲速：100 m/s～20000m/s,連續可調。內置33個常用的材料聲速值。

14.探頭延時：0μs ～ 100μs。

15.環境溫度：-10℃～ 70℃

16.外型尺寸：150mm×230mm×45mm

17.重量：1.0kg（含電池）

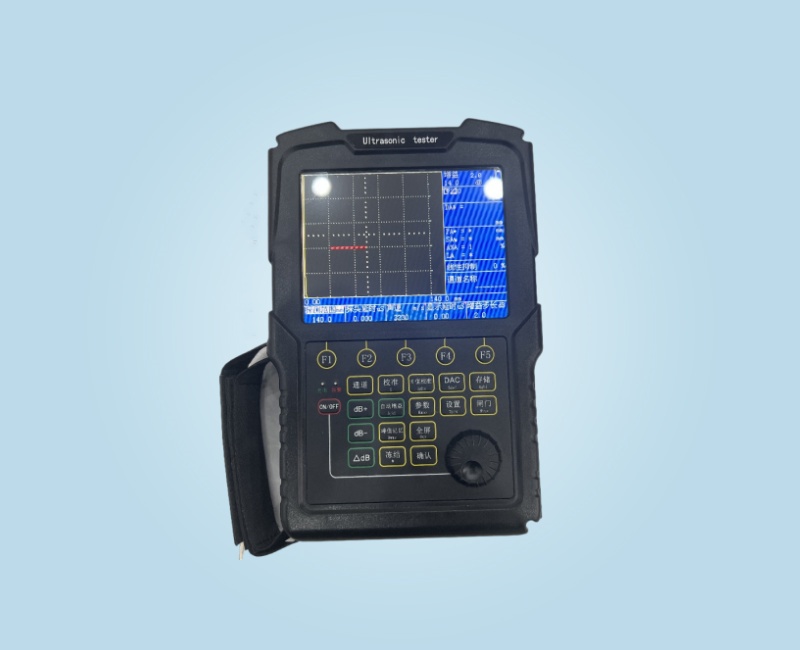

探傷儀各部分名稱及鍵盤介紹

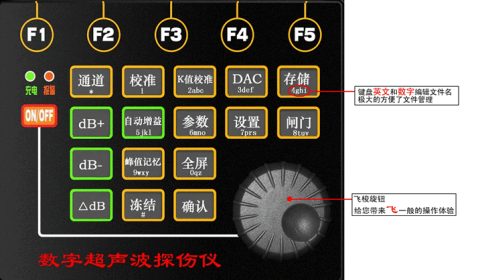

鍵盤圖

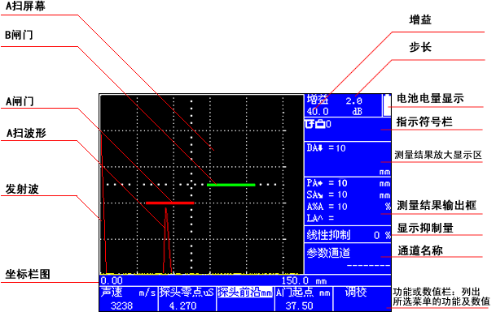

屏幕各區域名稱
