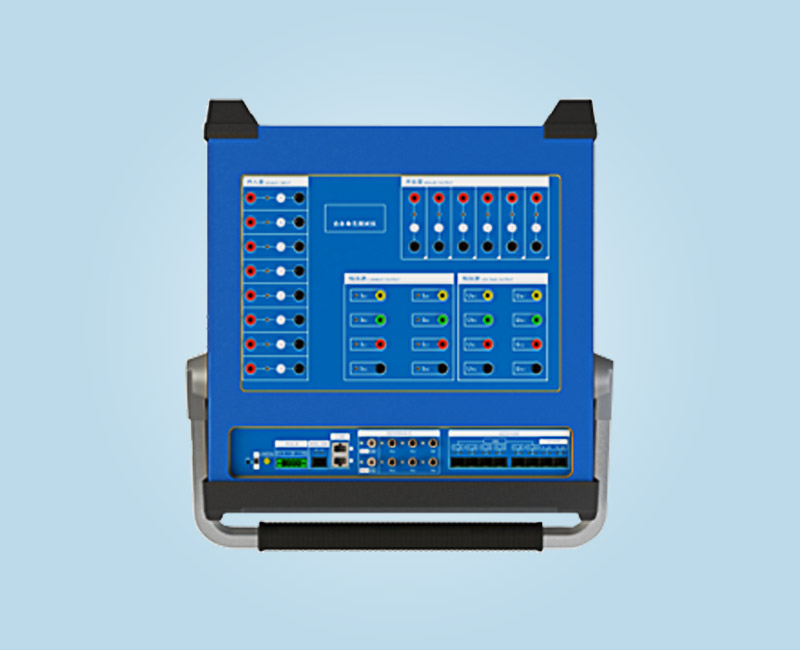

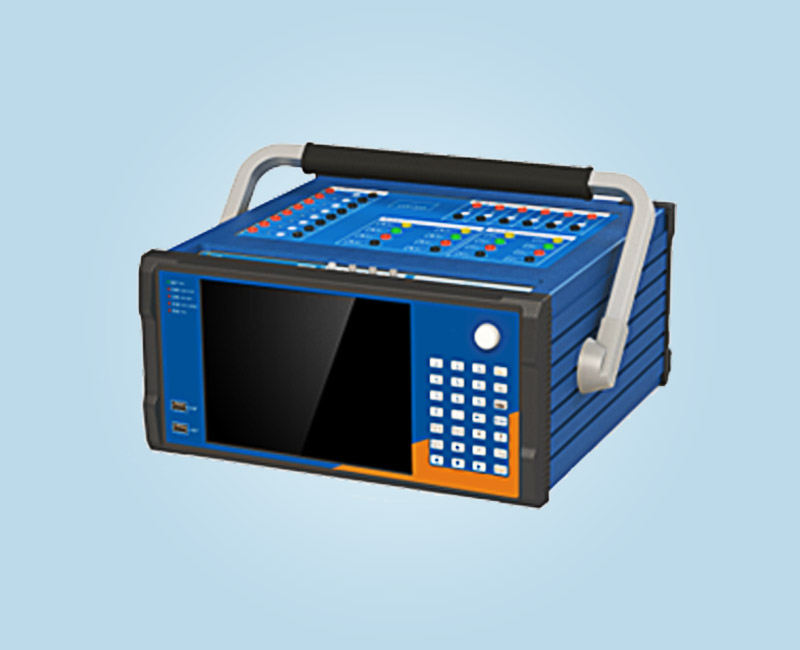

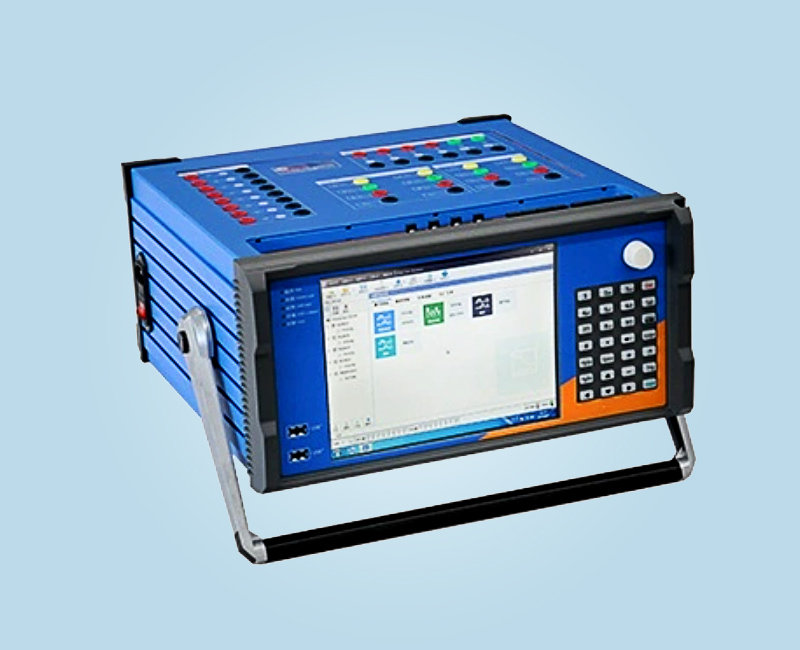

WXJB-6000M 合并單元測試儀
產品分類： 繼電保護測試儀
?WXJB-6000M合并單元測試儀,配備高性能功率放大器并基于強大的 PowerPC+X86 平臺，采用模塊化設計，具有功能強大、精度高、體積小、重量輕的特點，可實現對合并單元、常規繼電保護裝置、數字繼電保護裝置測控裝置、智能終端的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。
訂購熱線：151-0279-6561（微信同號）
立即咨詢★ 產品概述
WXJB-6000M合并單元測試儀, 系統是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于 IEC61850 通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。
產品配備高性能功率放大器并基于強大的 PowerPC+X86 平臺，采用模塊化設計，具有功能強大、精度高、體積小、重量輕的特點，可實現對合并單元、常規繼電保護裝置、數字繼電保護裝置測控裝置、智能終端的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。
★ 主要特點
● 智能測試模塊 ● 自動測試 ● 數字量/模擬量輸出
● 模擬量及數字量同時輸出 ● 多種掃描模式 ● 安全及報警
● 虛端子圖形化顯示 ● 報文同時收發 ● FT3/擴展 FT3
● 異常測試 ● 故障回放 ● MMS 服務
● 對時與授時 ● 硬接點開入及開出 ● 報文接收及分析
● 單纖模式 ● 模擬量小信號 ● 觸摸操作
● 無線連接 ● 硬件齊全
★ 技術參數
| 環境條件 | |
正常工作溫度：-5℃~45℃ | 極限工作溫度：-10℃~50℃ |
儲存及運輸：0℃~40℃ | 工作濕度：20%~90%，無凝露 |
工作環境：無腐蝕性氣體 | 大氣壓力：80kPa~110kPa |
交流電壓源輸出：6路，每路120V/60VA （分辨率：1mV） | |
量程：每路 120V/60VA | 準確度：0.2V~2V 時，±4mV；2V~120V 時，±0.1% |
| 交流電流源輸出：6路，每路30A/450VA ，六路并聯180A（分辨率：1mA） | |
| 量程：每路 30A/450VA(250VA) | 準確度：0~500mA 時，±1mA；500mA~30A 時，±0.1% |
| 相位 （分辨率：0.1°） | |
| 范圍：0~360° | 準確度：±0.1° |
| 頻率（分辨率：0.01Hz） | |
| 范圍：0~1000Hz | 準確度：<±0.001Hz(0~65Hz)；<±0.01Hz(65~450Hz)；<±0.02Hz(450~1000Hz |
| 時間（分辨率：1ms） | |
| 范圍：10ms~9999.999s | 分辨率：1ms |
| 開關量輸入 | |
| 數量：8對 | 遮斷容量：DC250V /0.5A |
| 開關量輸出數量：6 對，其中 2 對為快速開出(0.1ms） | |
| 直流電壓源輸出：6路，每路±160V/60VA | |
| 量程：每路 0~160V/60VA | 準確度：0.2% |
| 直流電流源輸出：6路，每路±20A/200VA | |
量程：每路 0~20A/200VA | 準確度：0.2% |
| 同步 | |
接口類型：GPS/BD ANT,IRIG-B/PPS 光信號；IRIG-B/PPS 電信號；IEEE 1588 | 數量：GPS/BD ANT 1 個；IRIG-B/PPS 光信號 2 個:1 個對時，1 個授時； IRIG-B/PPS 電信號 2 對：1 對對時，1 對授時；IEEE 1588 1 對 |
| 無線連接接口類型：WIFI、4G | |
| 有線連接接口類型：百兆 Lan 口，RJ45（2個接口） | |
| 供電電源 | |
供電電壓：交/直流 220V，允許偏差：-20%~15%(直流供電為選配功能使用前先確認) | 供電頻率：0 或者 47~65 Hz |
| IEC 61850 通訊接口 | |
功能：任意配置為 IEC 61850 9-1/9-2 的 SMV 發送、接收端或 GOOSE 發送、 接收端 | 接口類型：LC 光口 |
數量：8 對,6 對為 100M 自適應，2 對為 100/1000M 自適 | 波長：1310nm |
| IEC 60044 通訊接口（接口類型：ST） | |
| 功能：IEC60044-7/8、DL/T282 報文的接收、發送 | 數量：6 個發送口，2 個接收口 |
| 模擬量小信號輸入（選配功能） | |
接口類型：航空插頭，交流電壓 | 數量：12 路 |
| 模擬量小信號輸出（選配功能） | |
接口類型：航空插頭，交流電壓 | 數量：12 路 |
| USB 口數量：3個 | |
| 聯機接口：RJ45 | 顯示屏：10.4 寸真彩液晶顯示，帶觸摸功能 |
